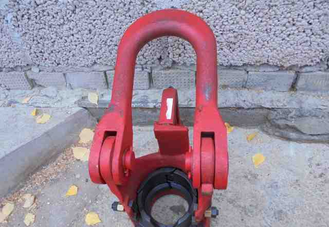

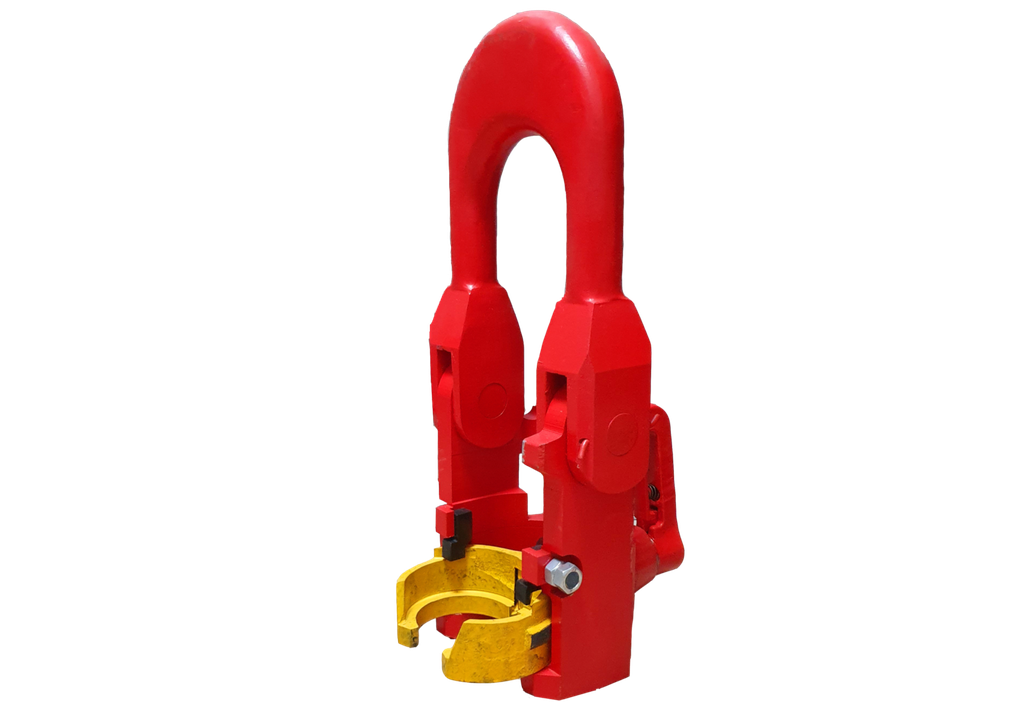

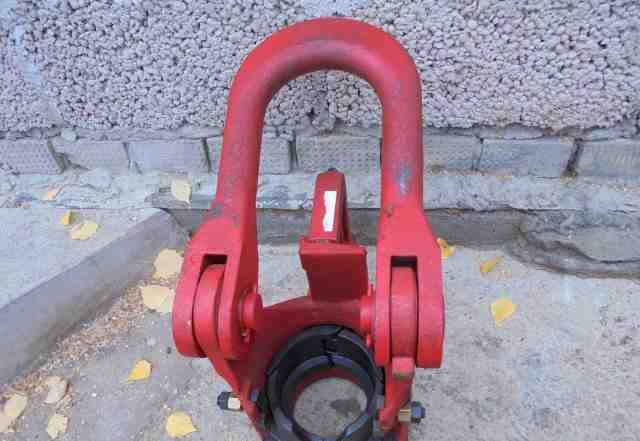

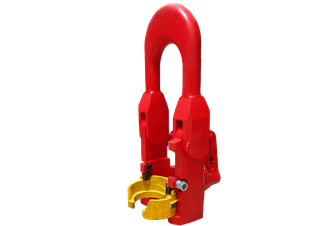

Элеватор трубный ЭТА-60 с автоматическим запирающим устройством предназначены для захватывания под муфту или замок и удержания на весу колонн насосно-компрессорных или бурильных труб по ГОСТ 633-80 и ГОСТ 631-75 при спуско-подъемных операциях, как с вертикальной установкой труб, так и укладкой их на мостки при освоении и ремонте нефтяных и газовых скважин.
Шифр |
Грузо- подъем- ность макс., тс |
Условный диаметр захватыва-емых труб, мм |
Диаметр расточки под трубу, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|||
длина |
ширина |
высота |
с наи- большим захватом |
полного комп- лекта |
||||
ЭТА-32 |
32 |
48, В 48 60, В 60 73, В73 |
50, 56 62, 68 75, 81 |
280 |
200 |
540 |
19 |
34 |
ЭТА-50 |
50 |
60, В 60 73, В 73 89 |
62, 68 75, 81 91 |
290 |
230 |
575 |
28 |
36 |
ЭТА-60
|
60 |
60, В 60 73, В 73 89 |
62, 68 75, 81 91 |
300 |
240 |
590 |
33 |
41 |
