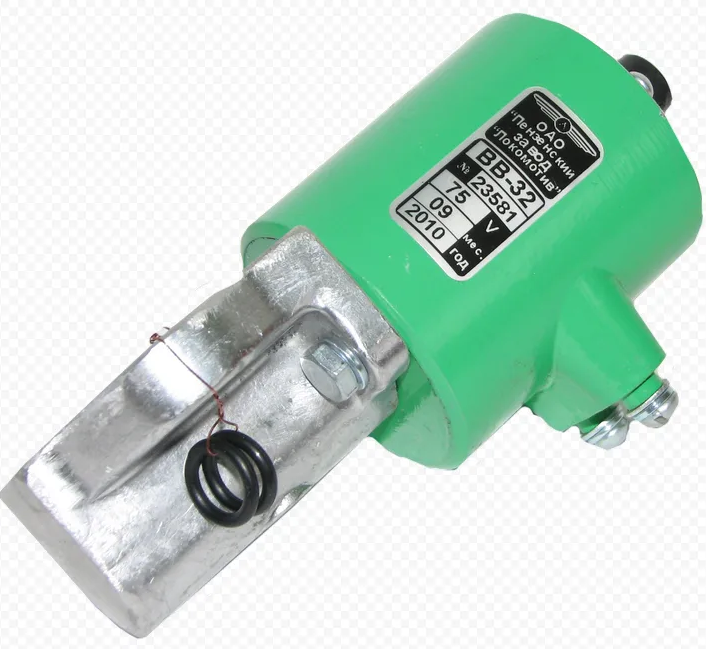

Вентиль ВВ предназначен для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
Рабочее положение вентиля - вертикальное. Допустимое отклонения оси вентиля от вертикали не более 15°.
Механическая износостойкость вентиля ВВ-32ш - не менее 500 тысяч циклов.
Условия эксплуатации:
-температура окружающего воздуха от -50°С до +60°С;
-эффективное значение температуры +40°С;
-рабочее положение вертикальное;
-климатическое исполнение - УЗ, ТЗ;
-группа условий эксплуатации М25 по ГОСТ 17516.1-90;
-требования техники безопасности по ГОСТ 9219-95;
Наименование параметров |
ВВ-32 |
ВВ-32Ш |
ВВ-34 |
ВВ-34Ш |
Номинальное напряжение, В |
12, 24, 50, 75, 110, 220 |
|||
Давление воздуха, МПа |
0,5 |
|||
Сечение впускного прохода, мм2 |
8 |
8 |
18 |
18 |
Сечение выпускного прохода, мм2 |
14 |
14 |
8 |
8 |
Потребляемая мощность, Вт |
22 |
|||
Масса, кг |
1,45 |
1,55 |
1,9 |
2,0 |
