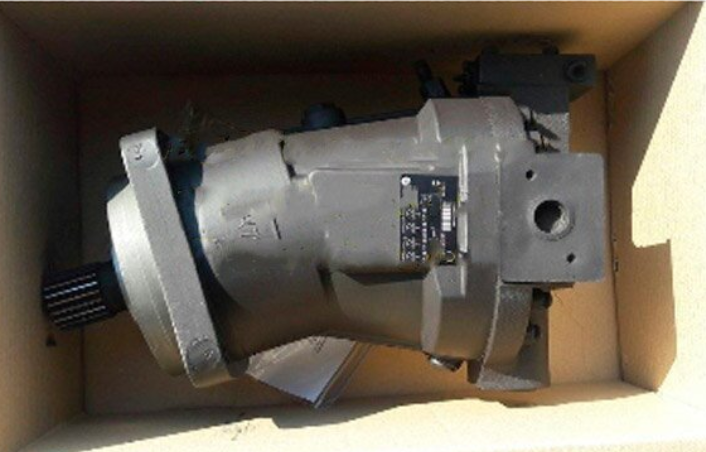

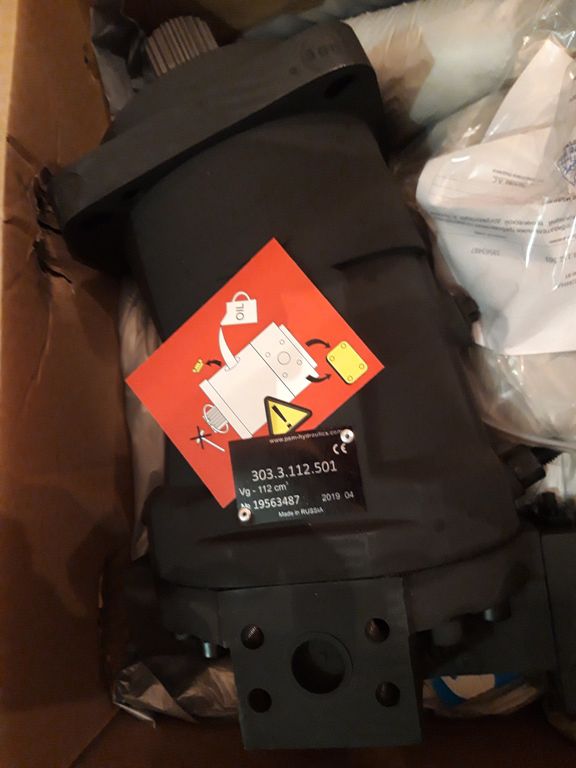

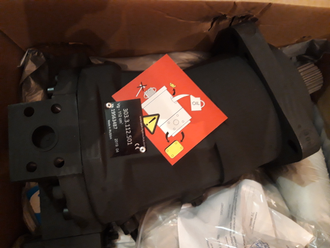

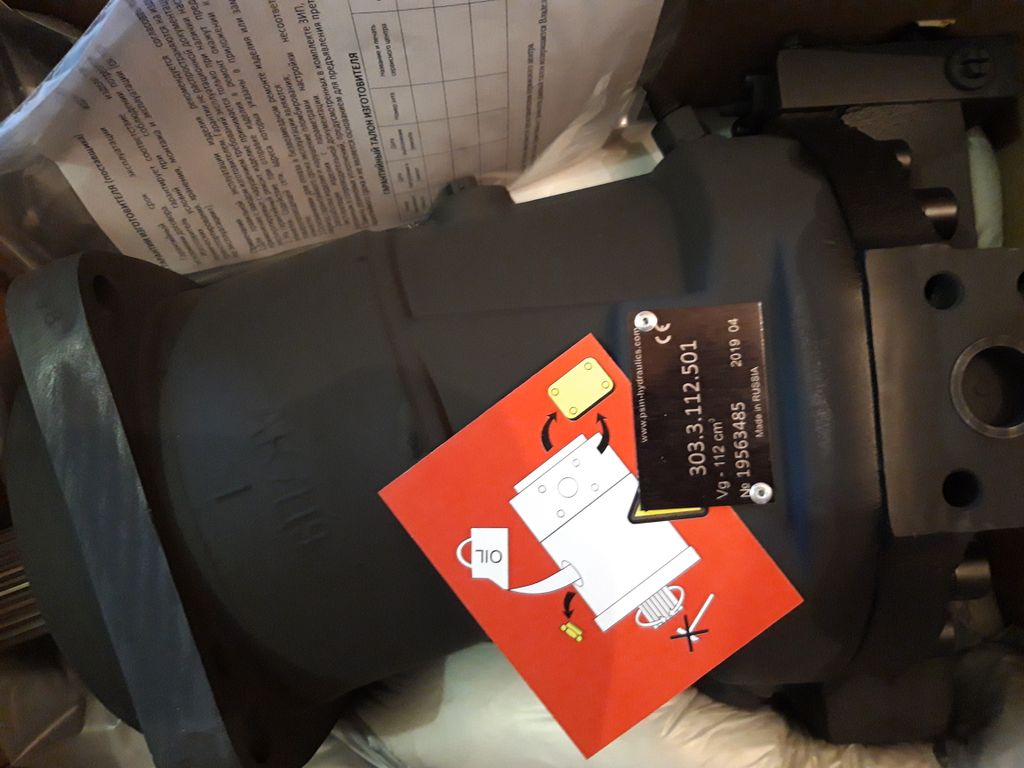

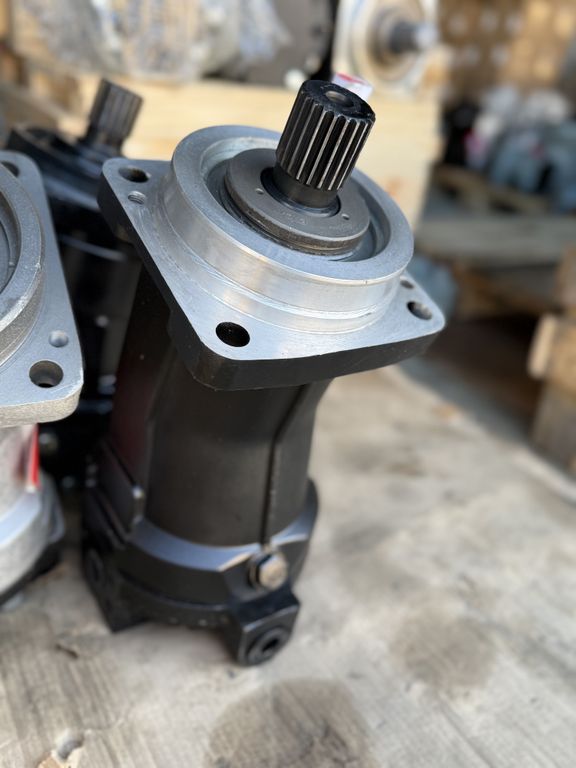

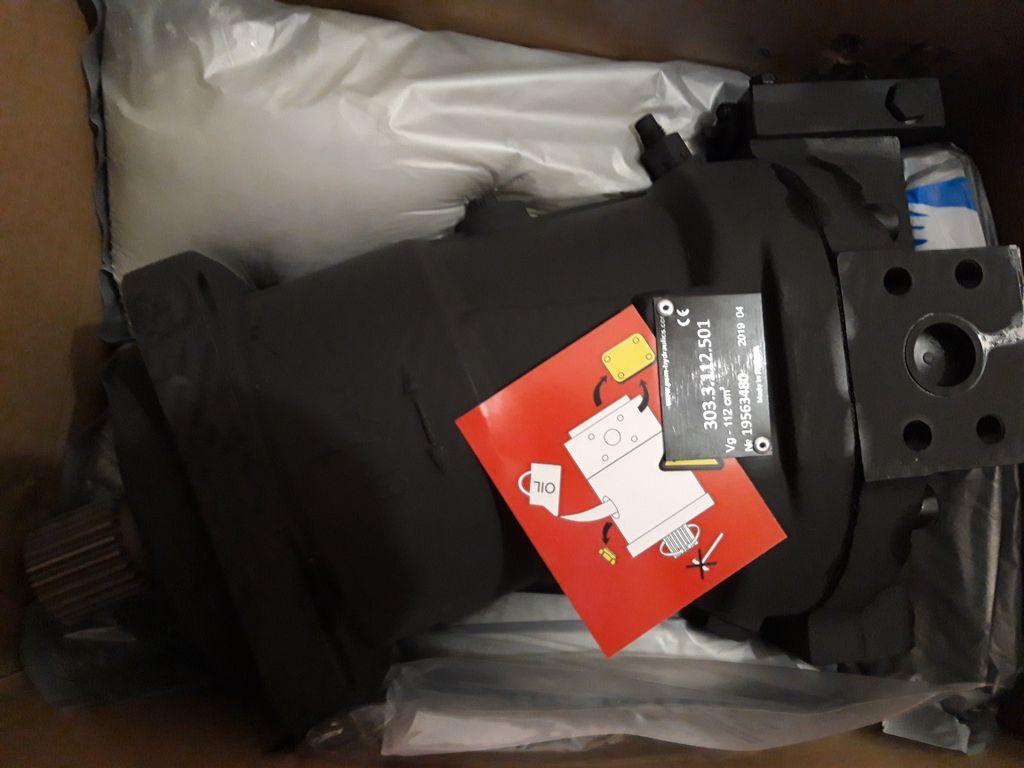

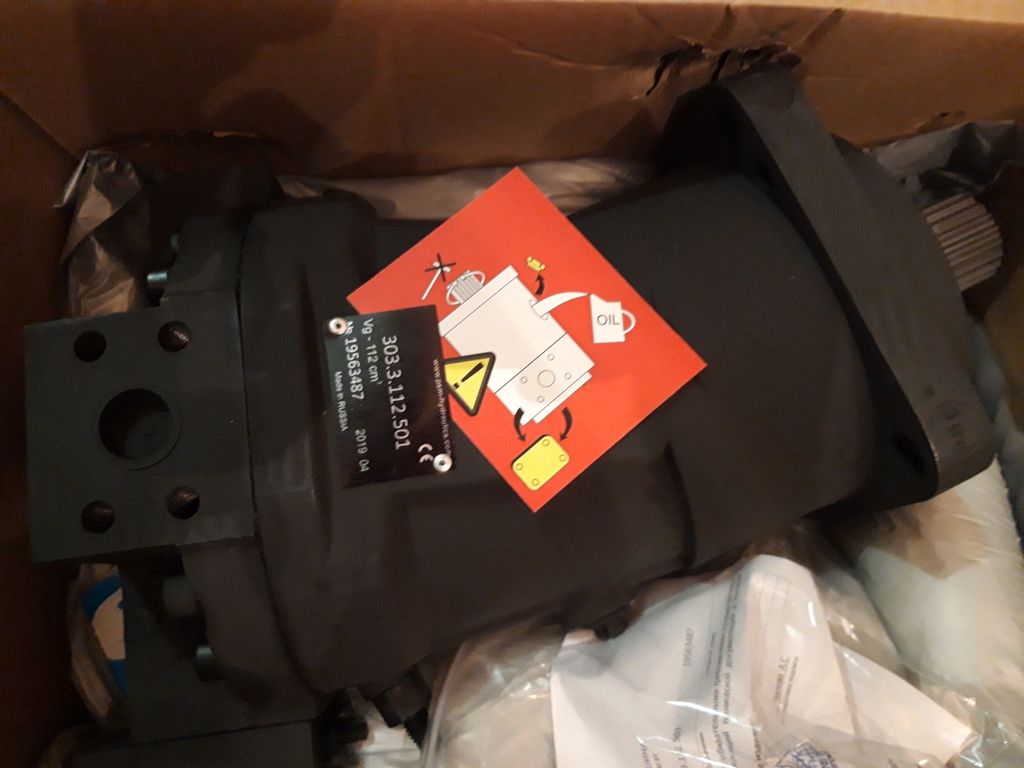

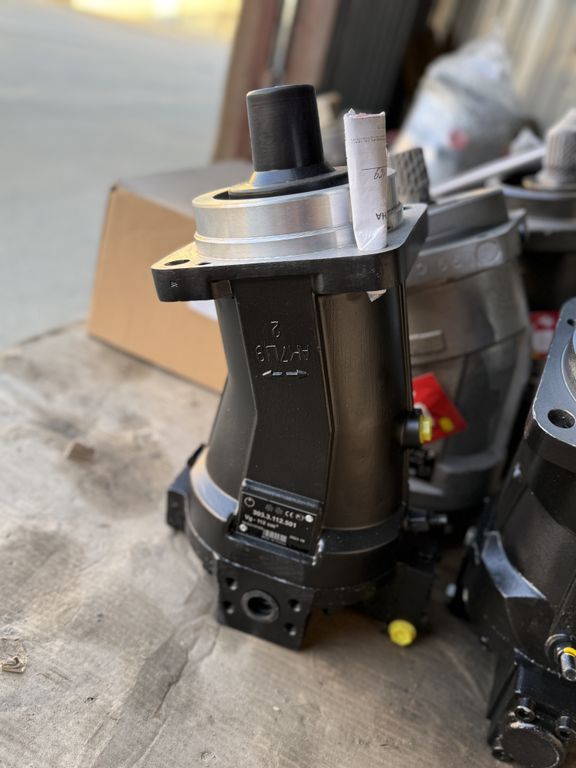

Гидромотор 303.3.112.501

Гидромотор 303.3.112.501 находит применение в различных отраслях промышленности, от сельскохозяйственной до космической.

• Роликовые подшипники узла вала, латунный блок цилиндров;
• Рабочий объём – 112 см3/об;
• Монтажный фланец – 4 отв. (ISO 3019/2);
• Вид регулирования - пропорциональный;
• Ограничение объёма - с ограничением минимального объёма;

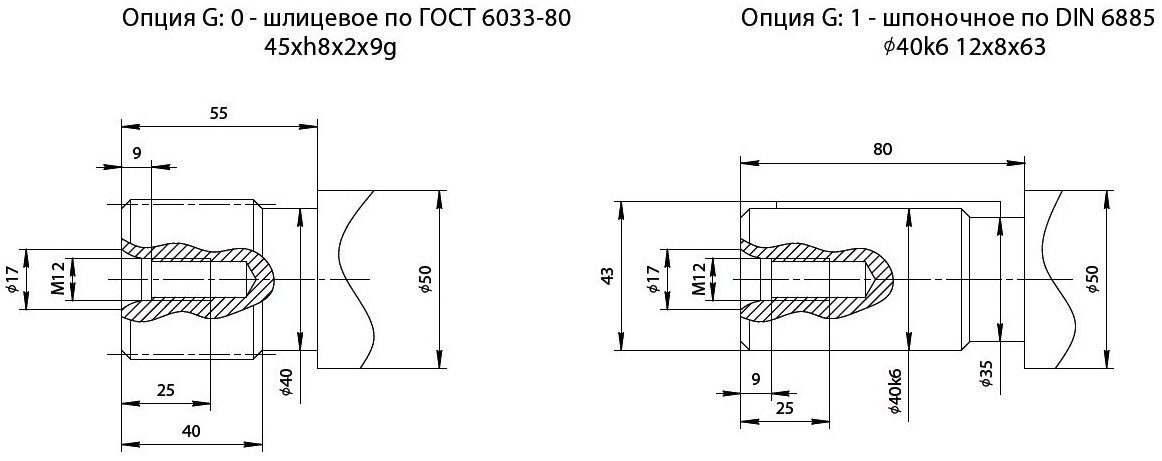

• Направление вращения и исполнение вала - реверсивное, шлицевое по ГОСТ 6033-80;
• Диаметр вала – 45мм;
• Количество шлицов - 21 шлиц;

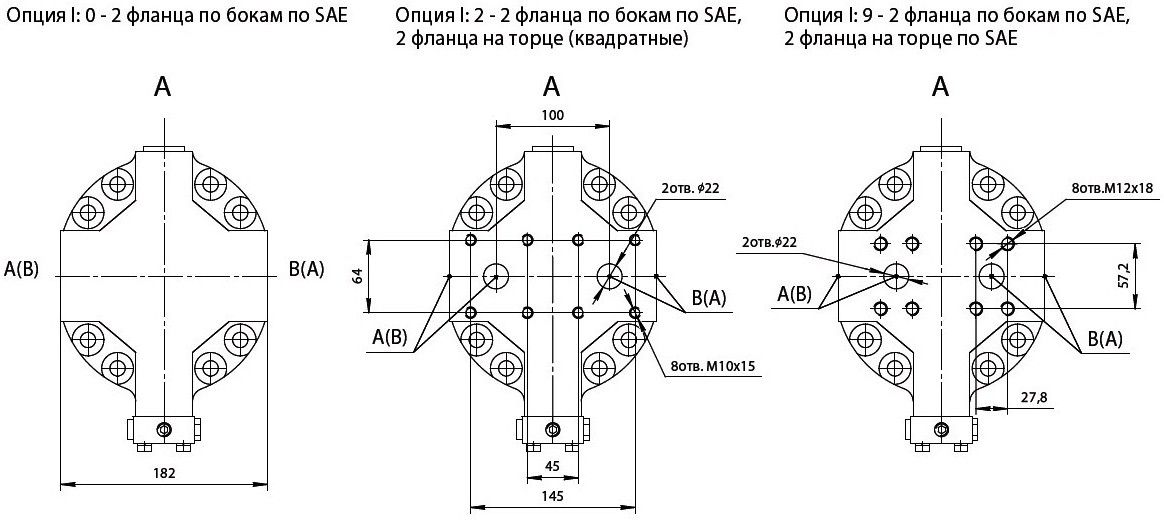

• Расположение и тип рабочих каналов - 2 фланца по бокам;
• Частота вращения вала nном – 1200 об/мин
• Подача Qном – 141,47 л/мин
• Рабочее давление Pном – 20 Мпа
• Крутящий момент Tном – 338,68 Нм
• Масса – 38 кг.

   Гидромотор применяется на следующей спецтехнике:

   Автокраны: КС-45721, КС-4574-1, КС-457П, КС-557П, КС-5475, КС-5477, КС-55793, КС-35715, КС-45717, КС-35714, КС-55729, КС-55713, КС-35719, КС-45719, КС-557135, КС-45722, КС-6476, КС-55717, КС-6973 — гидромотор лебедки автокрана.
   Экскаваторы: ЭО-4225А-07, ЕК-270, EU-423, ЭО-4224, ЕК-12, ЕК-14, ЕК-18, ЭО-5124, ЭО-5126, ЭО-5225 ,ВЭКС-30L — гидромотор хода для экскаваторов.

   Фронтальные и вилочные погрузчики: ТО-18Б, ТО-49, ВП-05, ВП-03, ПК-22023А, ПК-22023, ПК-27013, ПК-4001, ПК-600, ПК-2202, ПК-2701, ПВ-5002, ТО-18, ТО-28

Гидромотор модели 303.3.112.501 представляет собой устройство, оснащенное шлицевым валом диаметром 45 миллиметров. Вал агрегата оснащен шлицами в количестве 21 штук. Он состоит из таких конструкционных частей, как блок цилиндров из латуни и подшипники валового узла роликового типа. Вращение вала с параметрами по ГОСТ 6033-80 осуществляется по реверсивному типу. Оборудование имеет рабочие каналы с двумя фланцами на торце гидравлического мотора.
Модель гидромотор 303.3 112.501, как и его аналоги – модификации ГММР 1.112/501, 403.3.112.501 и 303.1.112.501 находит свою применяемость в оснащении различных типов техники специального назначения. Эти моторы устанавливаются на отечественную грузоподъемную, дорожно-строительную, коммунальную и землеройную спецтехнику. Агрегат позволяет выполнять операции подъема и поворота стрелы автокрана, хода экскаватора и иные рабочие задачи разного уровня сложности.

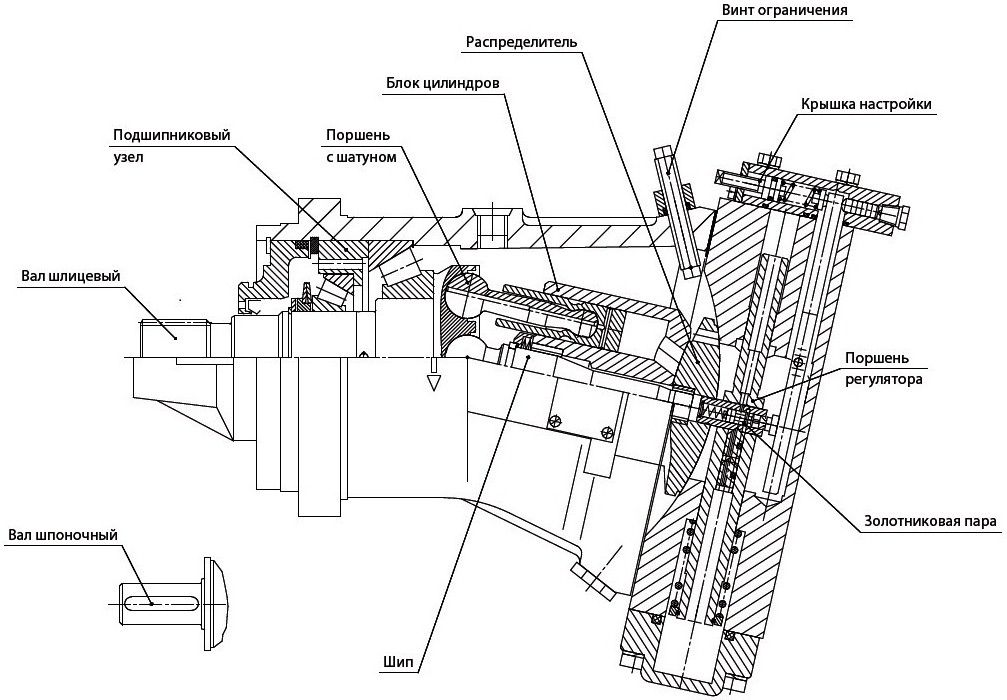

Гидромотор 303.3.112.501 оснащен прочным алюминиевым корпусом, внутри которого имеется:

• основной вал, устанавливаемый на 2 подшипника, шпоночные и шлицевые валы;
• качающий узел, состоящий из латунного или стального блока цилиндров, рабочих поршней, шипа и сферического распределителя;
• винты, ограничивающие рабочий объем;
• крышка манжета, расположенная возле монтажного фланца, которая оснащена уплотнителем для герметичности корпуса изделия.

Агрегат может иметь датчик, определяющий частоту вращения. В блоке регулятора гидромотора присутствует поршень, золотниковая пара и крышка настройки. Он может иметь блок обратно-предохранительных клапанов и прополаскивания.

Важно: в процессе установки агрегата допустимо отклонение от указанных параметров монтажа зубчатой передачи в пределах 45°С.

Выбор любого другого угла установки, не вписывающегося в рекомендуемые пределы, следует согласовывать с заводом-производителем.

Расконсервацию гидравлической машины необходимо осуществлять за 12 и менее часов до ее монтажа на спецтехнику. Перед процессом установки устройства следует очистить его наружные поверхности от консерванта и удалить специальные транспортные заглушки. После этого нужно слить имеющуюся во внутренних полостях жидкость, повернув при этом вал примерно на 2-3 оборота.

Процесс соединения вала гидравлической машины с рабочим валом приводимого или приводного агрегата необходимо осуществлять с применением упругой муфты. Монтаж устройства проводится с учетом требований ГОСТ 21424-75.

Применение агрегата иного типа, осуществляющего передачу крутящего момента, является допустимым только после согласования с производителем.

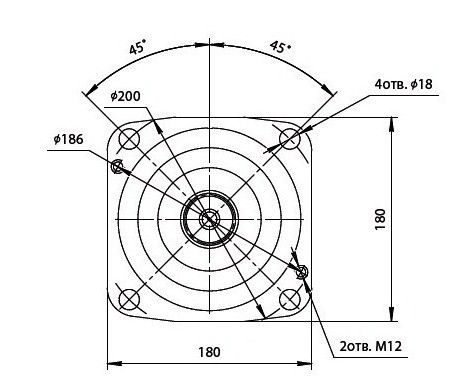

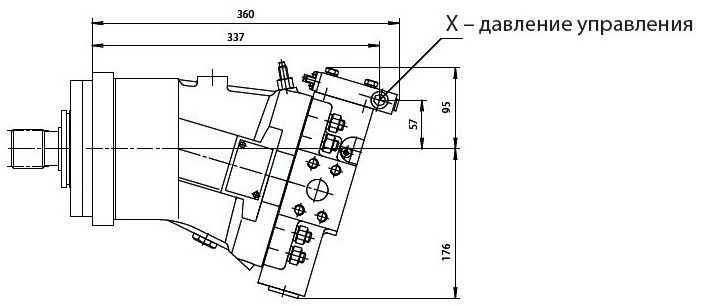

Габаритно-присоеднительные размеры гидромотора 303.3.112.501 с пропорциональным негативным гидравлическим управлением

При установке агрегата важны следующие параметры:

• неплоскостность поверхности должна быть не более 0,03 мм;
• смещение осей валов должно составлять не более 0,1 мм;
• шероховатость поверхностей не должна быть свыше 2,5 мкм;
• необходимо помнить о предельных радиальных и аксиальных нагрузках на вал и о рекомендуемом угле монтажа зубчатой передачи.

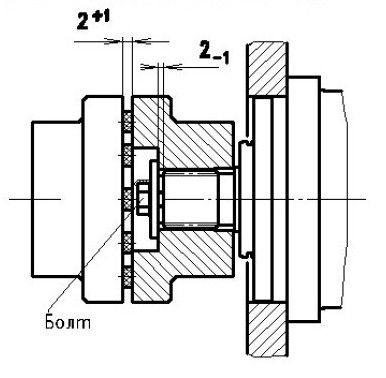

Вал гидравлического мотора с валом приводимого или приводного агрегата следует соединять упругой муфтой. Ее нужно насаживать с применением резьбового отверстия и соответствующего болта, установка шестерни с помощью ударов недопустима. Применение иных устройств необходимо согласовывать с производителем. Открытый монтаж вала предусматривает использование защиты манжетного уплотнителя от пыли и грязи.

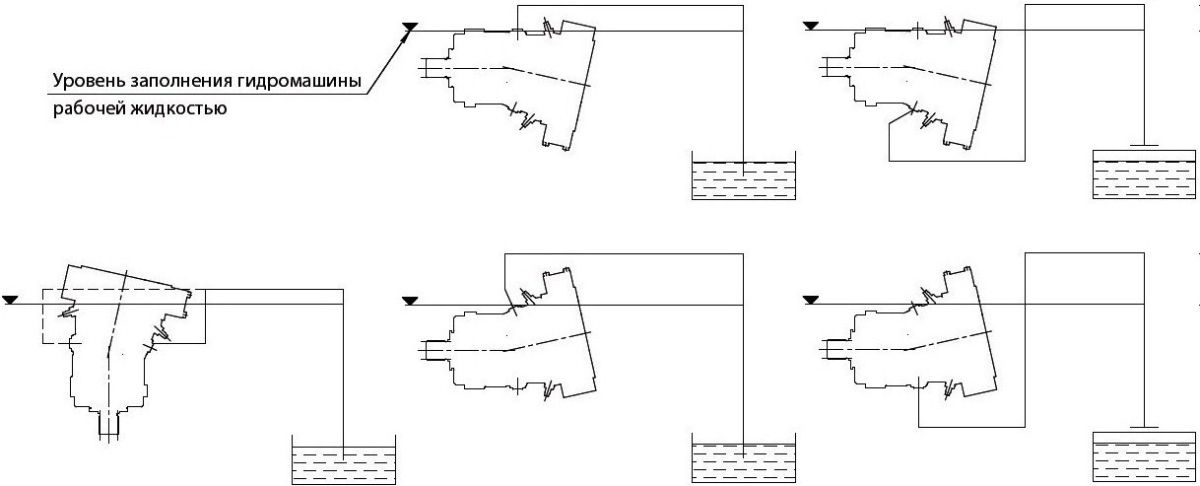

Рабочую полость гидромотора следует регулярно заполнять маслом. Перед первым запуском агрегата следует выпустить из его корпуса воздух через дренажный порт Т, имеющийся в верхней части устройства. Дренажную линию лучше всего проводить по схеме.

Монтаж дренажного тубопровода
