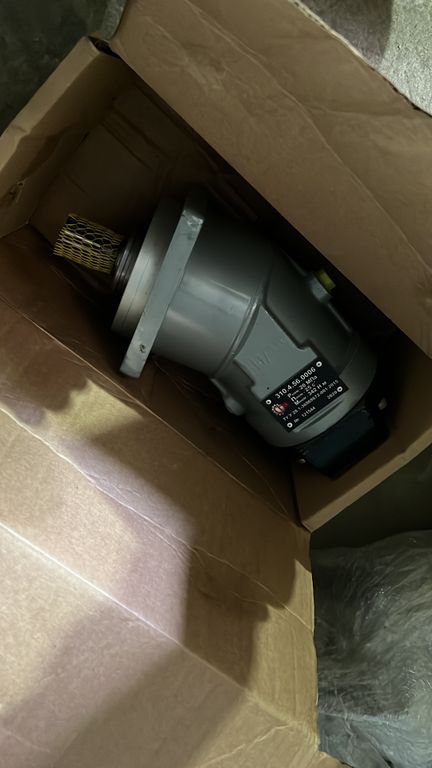

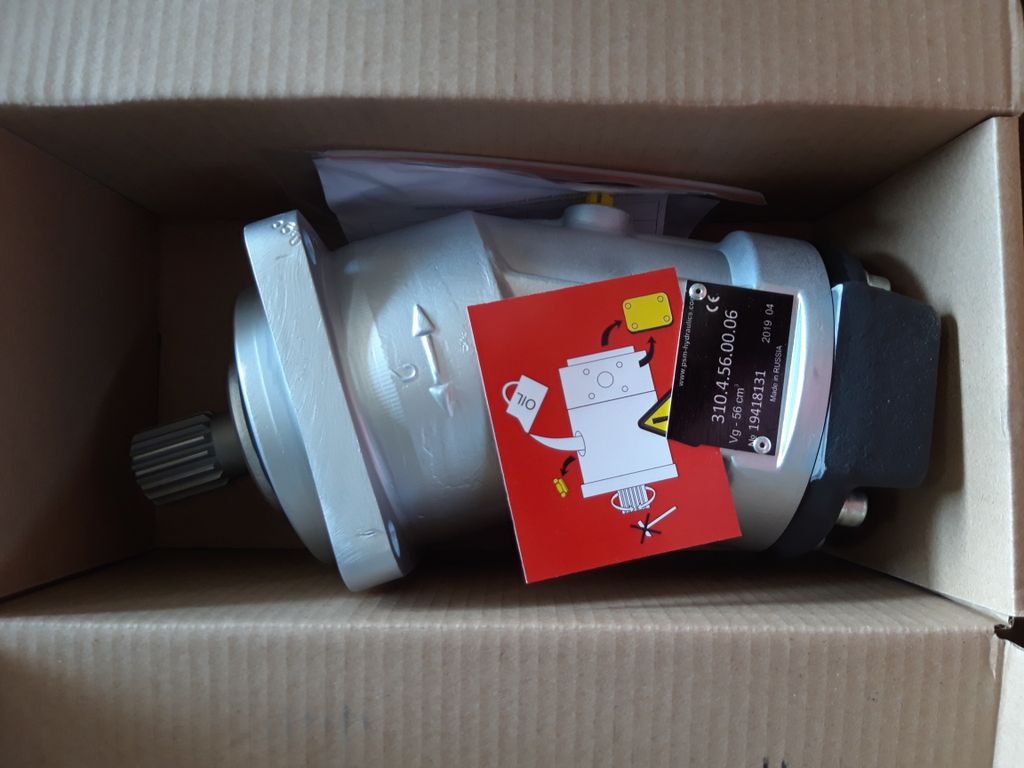

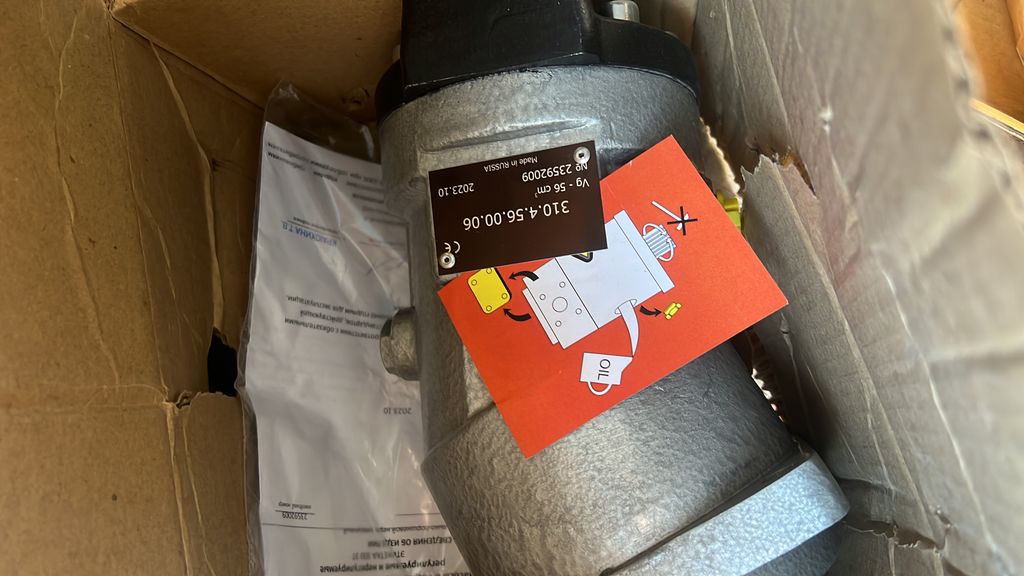

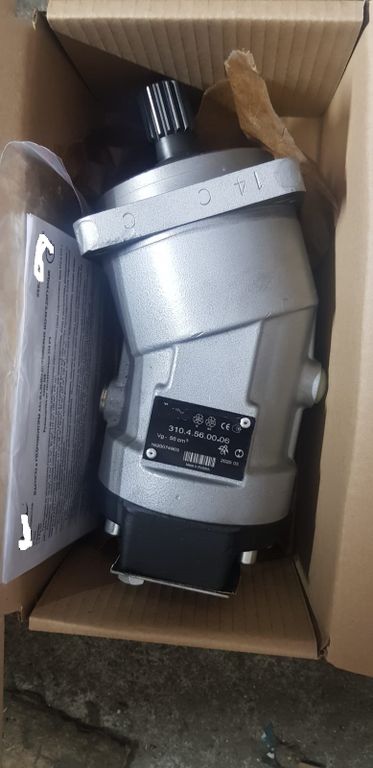

Гидромотор 310.4.56.00.06

Для поиска: Гидромоторы 310, Гидромоторы нерегулируемые, Гидромоторы реверсивные, Гидромоторы 310.56, Гидромоторы для ДЗ-98, Гидромоторы для ЕК-14, Гидромоторы для ЕК-18, Гидромоторы для КС-35719, Гидромоторы для КС-4579, Гидромоторы для КС-55721, Гидромоторы для ЭО-3323

Использование в технике:

ЕТ-25, ЕТ-18, ЕТ-16, ЕТ-15, ЕК-18, ЕК-14, ЕК-13, ЕК-12, ПУМ-500, КС-55713-5, КС-55713-3, КС-55713-2, КС-55713, ДУ-101, ДУ-100, ДУ-99, КС-45719-4, ДУ-98, КС-45719-2, ДС-164А

экскаваторах ЕК, ЭО-3322А, автокранах "Галичанин", "Ивановец", "Клинцы", битумовозах, погрузчиках ПУМ-500 и др.

• Экскаваторы типа ЭО-4225А-07, ЭО-4225А-06, ЕК-270, ЭО-43211, ЭО-6123;
• Валочно-пакетирующие машины: ЛП-19В, ВПМ, МЛ-119А, ВП-05;
• Асфальтоукладчики: ДС-196, АГ-7,5, АК-7,5;
• Погрузчики: ТО-27, ТО-28, ТО-18Б, ТО-18Д, Амкодор-322, Амкодор-208, ПК-032, ТМ-3А, ДЗ-133, ТО-49, ВП-0501, ТО-40С;
• Строительная и коммунальная техника , шахтное оборудование;
• Автокраны: КС-4574, КС-45719, КС-55713, КС-3575, КГС-28.01, КС-6476, КС-45716, КС-5476, КС-6973, КС-45717, КС-35714, КС-45717;
• Дорожные катки: ВА-9, ВГ-12, ВГ-1202, ВА-9002, ВА-252, ВА-6122.

Экскаваторы: на поворот для экскаваторов ЭО-3323А ЭО-3323А-40 (ЭО-3323А-45) ЭО-3322 (ЭО-3326) ЭО-3323А-08 Гидромотор 310.4.56.00 — поворот платформы ЕА-17 V=0,65 куб.м. на шасси УРАЛ-5557 Гидромотор 310.4.56.00 — на поворот ЕК-12 ЕК-14 ЕК-18 Гидромотор 310.4.56.00 на ход ЕТ-16, ЕТ-15, ЕТ-18, хода ЕТ-25 Бульдозеры: ДЗ-198, ДЗ-180А, ГС-10.01, 100ГС-10.01 Автокраны: КС-45719-4 КС-6476 КС-45716-1 КС-5476 КС-5473Б КС-5473В КС-5475 КС-4574-1 КС-457П КС-557П КС-45721 КС-55713-5, КС-55713-3, КС-55713-2, КС-55713 Погрузчики: ТО-49, ТО-18Б3 ПУМ-500, ПУМ-600 Асфальтоукладчики: ДС-181, СД-42, ДС-196, ДС-191-531, ДС-191-506, ДС-191-504 ДС-164А Машины лесного хозяйства: Валочно-трелевочная машина ЛЗ-235

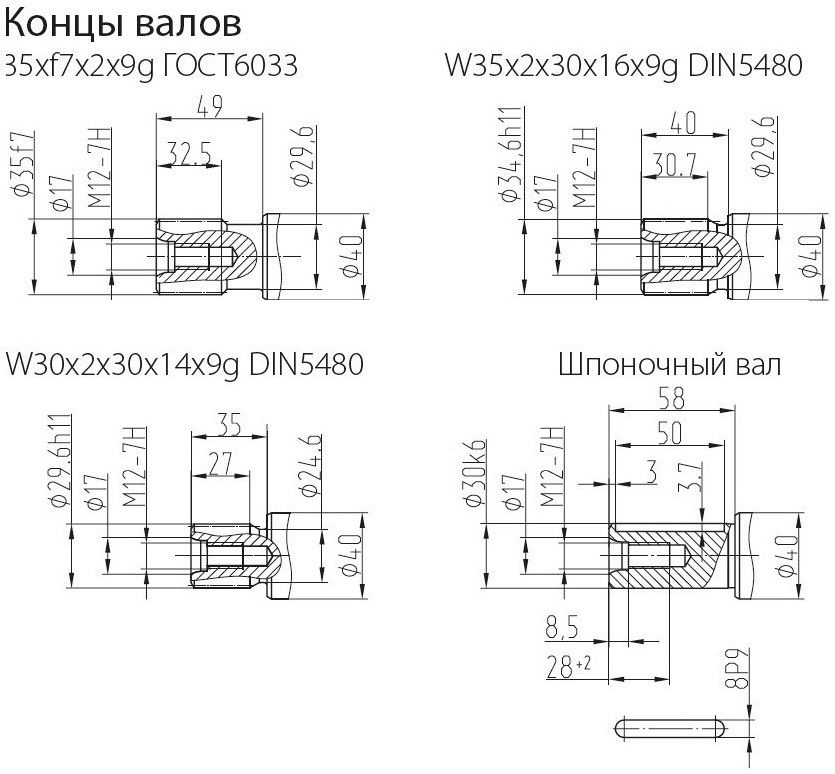

Гидромотор 310.4.56.00.06 с шлицевым валом Д=35 мм (вращение вала реверсивное, параметры: 1 Эв30х2х14S3аХ по ГОСТ 6033-80) и количество шлицов на валу 16 шт функционально состоит из нескольких частей: роликовые подшипники узла вала, стальной блок цилиндров. Тип раб. каналов: 2 фланца на торце.
Предназначен для отечественной дорожно-строительной, грузоподъемной, землеройной и коммунальной спецтехники.
Выполняет функции поворота, подъема стрел автокранов, хода экскаваторов и т.п.

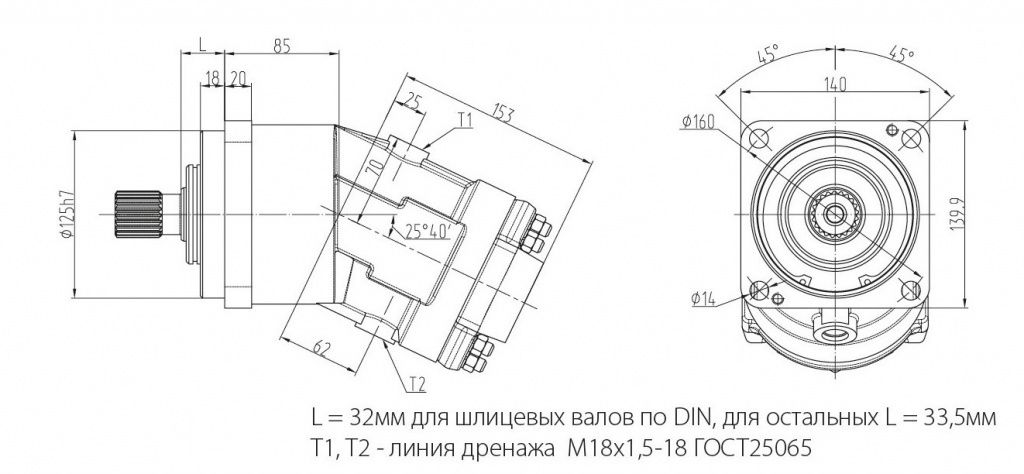

Присоединительные и габаритные размеры гидравлического мотора 310.4.56.00.06

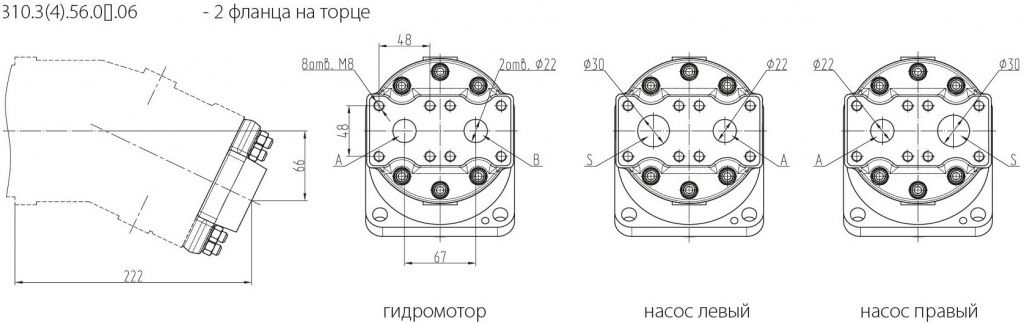

Встроенная аппаратура и принципы присоединения рабочих линий устройства

Принцип работы гидромотора 310.4.56.00.06

В процессе работы мотора его вал приводится в движение с помощью двигателя.

Установленные в блоке цилиндров агрегата поршни осуществляют вращение вокруг его оси.

При работе поршни совершают возвратно-поступательные движения одновременно с вращением вокруг оси блока.

За половину одного оборота поршень устройства всасывает имеющуюся в нем рабочую жидкость, а за вторую – нагнетает ее в гидравлическую систему (отверстие А).

На выходе из насоса давление зависит от степени нагрузки на рабочую систему. Оно ограничивается специальным предохранительным клапаном, имеющимся в гидросистеме. Подача напрямую определяется рабочим объемом насоса, а также скоростью и частотой вращения его вала.

Требования к эксплуатируемым гидросистемам:

• Гидравлическая система спецтехники, на которую монтируется гидромотор или насос, должна отвечать стандартным требованиям ГОСТ 13823, ГОСТ 17411 и ГОСТ 12.2.086.
• Она должна быть оснащена приборами, осуществляющими контроль над температурой масла в баке, и над давлением в выходной и входной магистралях машины.
• Предохранительный клапан в действующей гидравлической системе необходимо настраивать на рабочее давление не более максимально допустимого давления на входе, отображенного в таблицах №1 и №2.
• Гидравлическая система не должна допускать разряжение в рабочих узлах гидромашины свыше 0,2 кгс/см2 (Pабс=0,8 кгс/см2) в любых режимах функционирования.

Требования к рабочим трубопроводам:

• Сечение всасывающего и напорного трубопроводов должно быть не менее площади отверстий гидромашины, с помощью которых осуществляется их соединение.
• Всасывающая часть трубопровода должна быть максимально короткой и без изгибов. Она должна иметь специальный проход, позволяющий обеспечить абсолютное давление на входе в гидронасос в размере 0,7 кгс/см2 и более. Монтаж фильтра во всасывающей части системы без подпитки недопустим.
• Следует тщательно проверить на герметичность все действующие трубопроводы в гидросистеме путем статического давления рабочей жидкости, которое составляет примерно 50 Мпа (1,6 Pмакс.), на протяжении 5 минут.
• Необходимо обеспечить соединение корпуса гидромашины, рабочий объем которой составляет 56 см3, с баком и дренажным трубопроводом, условный проход которого равняется 10 миллиметрам.
• Процедуру уплотнения штуцера в дренажном трубопроводе необходимо проводить в соответствии с ГОСТ 25065.

•  До того, как приступить к работе, следует:

  • осуществить проверку контровки и затяжки резьбовых соединений;
  • заполнить гидросистему рабочей жидкостью через специальный заправочный элемент, оснащенный фильтрами для фильтрации с уровнем тонкости в 25 микрометров;
  • проконтролировать уровень масла в баке;
  • залить в полость гидравлической машины масло;
  • осуществить пробный запуск устройства без нагрузки, после чего прогреть рабочую жидкость путем холостого перемещения рабочего узла с частотой вращения вала в пределах от 700 до 900 об/мин.

  Для осуществления контроля работоспособности гидравлической машины в процессе ее работы следует отслеживать:

  • отсутствие посторонних звуков и стуков в агрегате;
  • уровень масла в баке;
  • параметры давления в гидравлической системе;
  • уровень температуры масла;
  • герметичность всех соединительных узлов и элементов;
  • неиспользование устройства в режиме с постоянными перегрузками.

  При рабочем давлении 35 МПа (или 40 МПа для модели 310.4…) эксплуатационный период в требуемом диапазоне температур масла не должен составлять свыше 10-12 минут? при интервале 10 и более минут.

  Как правильно осуществить замену манжетного уплотнителя?

  • демонтировать изделие с использованием отверстия квадратной формы, имеющегося на фланце, слив рабочую жидкость;
  • поставить гидравлическую машину в вертикальное положение с валом, направленным вверх, удалив стопорный элемент и сняв с корпуса устройства крышку;
  • удалить с шейки вала масло и грязь, проверив наличие вмятин или забоин, после чего нанести смазочную консистентную смесь;
  • промыть маслом крышку и манжеты;
  • убедиться в достаточном уровне эластичности воротника манжет, целостности пружинного кольца и кромок манжет, и в случае необходимости заменить их;
  • установить в корпус изделия обработанное маслом кольцо из резины;
  • надеть втулку конусной формы на шлицевую часть вала с целью защиты кромки манжет, установив на место крышку;
  • поставить стопорное кольцо;
  • проверить внешний вид и состояние нового уплотнителя после первого запуска оборудования в работу.
